規格/機型 Parameter/Model
|

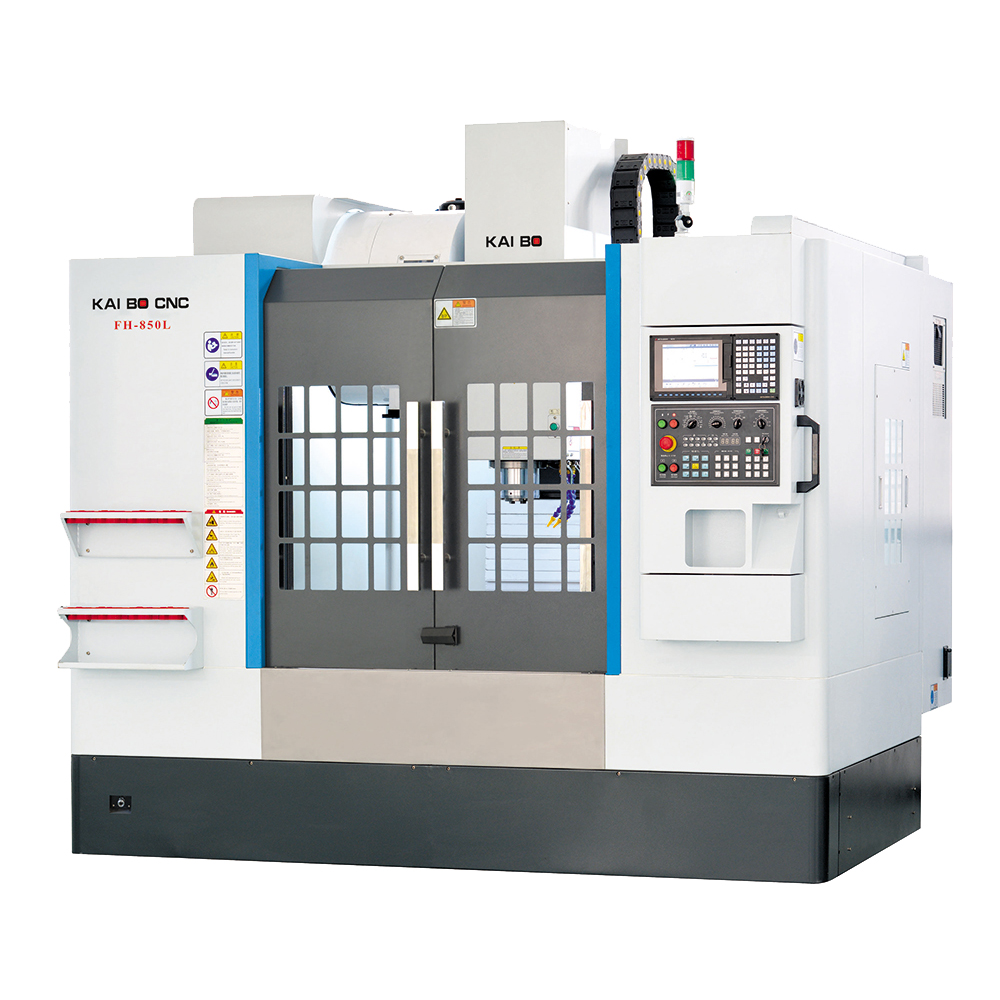

FH-855L
|
精度
Accuracy
|
定位精度
Positioning accuracy
|
0.01mm
|
重復定位精度
Repeat positioning accuracy
|
0.01mm
|
工作臺
Worktable
|
工作臺尺寸
Worktable size
|
920*550mm
|
T型槽
T-slot size
|
5T-18-100mm
|
最大工作負重
Max. load
|
600Kg
|
加工范圍
Travel
|
X/Y/Z軸行程
X/Y/Z axis travel
|
800/550/600mm
|
主軸鼻端至工作臺面距離
Spindle nose to worktable
|
140-740mm
|
主軸中心至立柱距離
Spindle center to Column
|
550mm
|
進給
Feed
|
快速進給 G00
Max. feeding speed G00
|
48m/min
|
切削進給 G01
Max. working speed G01
|
12m/min
|
X/Y/Z軸電機功率
X/Y/Z axis motor power
|
2.0/2.0/3.0kw
|
主軸
Spindle
|
連接方式
Drive type
|
直聯
Direct-type
|
主軸功率
Spindle motor power
|
7.5-11kw
|
主軸最高轉速
Spindle Max. speed
|
12000rpm
|
刀具規格
Tool holder
|
BT40
|
刀庫（選配）
Tool Magazine(Opt.)
|
刀庫類型
ATC type
|
刀臂式刀庫
Arm type
|
刀庫容量
ATC capacity
|
24/32pcs
|
通用參數
Common
|
工作電壓及總?cè)萘?br/> Power supply and total capacity
|
3P/380V/50Hz/20KVA
|
機床重量
Machine weight
|
6000Kg
|
外形尺寸
Dimension
|
2500*2200*2500mm
|
主要部件
Main parts
|
系統
Controller
|
新代 21MA/臺灣
Syntec 21MA/Taiwan
|
交流伺服電機（驅動）
AC servo motor(Driver)
|
安川/日本
Yaskawa/Japan
|
主軸變頻器
Spindle inverter
|
匯川/中國
Inovance/China
|
導軌（滑塊數量）
Guide way
|
35/45/45(4/4/6) 上銀，銀泰/臺灣，力士樂/德國
35/45/45(4/4/6) Hiwin,PMI/Taiwan,Rexroth/German
|
絲杠
Ball screw
|
4012 上銀，銀泰/臺灣,THK/日本
4012 Hiwin,PMI/Taiwan,THK/Japan
|
電子手輪
Electronic hand-wheel
|
EHDW-BA5S-1 遠瞻/臺灣
EHDW-BA5S-1 Future/Taiwan
|
潤滑系統
Lubrication system
|
YET-A2P2 裕祥精機/臺灣
YET-A2P2 ISHAN/Taiwan
|
油冷機
Oil Coolant Chiller
|
15P 帕森托爾/中國
15P Parsonthor/China
|
空調
Air conditioner
|
EA-6AP 帕森托爾/中國
EA-6AP Parsonthor/China
|
內部排屑器
Chip conveyor
|
內置螺旋排屑
Inside screw-type
|
